Блок – схема цветного сканера с dichroic - фильтром
![]() |
Рис. 3.1.5. Блок – схема цветного сканера с dichroic - фильтром
В зависимости от типа сканера ПЗС могут иметь различную конфигурацию. При линейном способе считывания информации микродатчики ПЗС размещаются на кристалле в одну линию (для проходного сканирования). Такая конфигурация позволяет устройству производить выборку всей ширины исходного аналогового изображения и записывать его как полную строку. Данный способ формирования изображения (Рис. 3.1.6.) обычно используется в доступных широкому кругу пользователей ручных, планшетных и проекционных сканерах.
![](image/blok-shema-cvetnogo-skanera-s-dichroic-filtrom_2.gif)

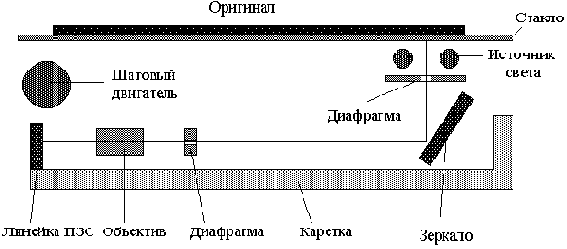

Рис. 3.1.6. Способ формирования изображения в планшетных сканерах
