Принцип работы:
1. Оригинал устанавливается и укрепляется в оригиналодержатель;
2. Включается освещение, открывается затвор объектива;
3. В процессор вместо кассеты вставляется матовое стекло;
4. При помощи регулировочных винтов на матовом стекле добиваются сфокусированного изображения;
5. Выключают освещение, закрывается затвор объектива;
6. При помощи зарядного устройства заряжают фотополупроводниковую пластину;
7. Заряженную пластину вставляют в процессор;
8. Снимают крышку с кассеты;
9. На фотоэкспонометре выставляют время выдержки;
10. Реле фотоэкспонометра включает осветитель и открывает затвор объектива;
11. Экспонированную кассету вынимают из процессора и помещают в устройство с красящим порошком;
12. Полученное таким образом изображение оригинала на пластине, методом непосредственного соприкосновения, переносят на бумагу;
13. Полученный отпечаток изображения закрепляют в парах ацетона или пропускают через разогретые ролики.
При перемещении мыши по коврику «тяжелый» шарик приходит в движение и вращает соприкасающиеся с ним валики. Ось одного валика вращается горизонтально, а другого - вертикально. На этих осях установлены диски с растровыми отверстиями, которые вращаются между двумя пластмассовыми цоколями. На первом цоколе находится источник света, а на другом - фоточувствительный элемент (фотодиод, фоторезистор или фототранзистор). Этот фотосенсор определяет, где находится источник света; перед отверстием или за пластмассовой перегородкой диска. Поскольку таких перегородок два, то порядок освещения фоточувствительных элементов определяет направление перемещения мыши, а частота приходящих импульсов - скорость.
Импульсы при помощи микроконтроллера превращаются в совместимые с РС данные и передаются через интерфейс RS232 на материнскую плату.
Усиленный и сформированный видео сигнал по кабелю поступает на модулятор. Одновременно на модулятор поступает высокочастотный сигнал от задающего генератора, где и происходит амплитудная модуляция видеоизображения. Сформированный таким образом высокочастотный радио сигнал, поступает на усилитель мощности и по антенно-фидерному тракту – к излучающей антенне.

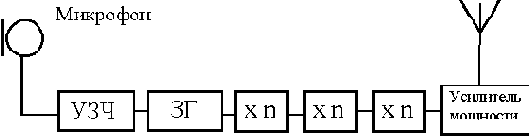

Звуковой сигнал от микрофона по кабелю поступает на усилитель звуковой частоты, где происходит его усиление достаточного для управления задающим генератором высокой частоты. Частота генератора изменяется в зависимости от звукового сигнала и далее поступает трехкаскадный умножитель, а после на усилитель мощности. Усиленный по мощности высокочастотный радиосигнал по высокочастотному кабелю поступает на антенну для излучения.
Рис. 5.1.4. Упрощенная функциональная схема передатчик звука
